Specifikace permanentních stanic CZEPOS

CZEPOS obsahuje na území České republiky 27 permanentních stanic rovnoměrně rozmístěných ve vzdálenostech cca. 60km. Celkový počet zahrnuje 23 stanic, které jsou ve správě Zeměměřického úřadu a jsou umístěné na budovách katastrálních úřadů resp. pracovišť a dále 4 externí stanice spravované vědeckými a akademickými pracovišti. Postupně jsou k CZEPOS připojovány také stanice zahraničních sítí.

Přijímače:

Leica GRX 1200 Pro

Tímto přijímačem je vybaveno 22 stanic CZEPOS (jedná se o všechny stanice, které jsou ve správě Zeměměřického úřadu, vyjma stanice Praha).

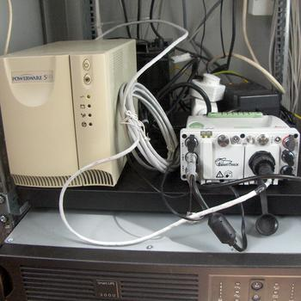

Přijímače zajišťují permanentní sběr dat 24 hodin denně s intervalem záznamu 1 vteřina, zálohování dat na compactflash kartu přijímače a distribuci dat na centrální servery CZEPOS prostřednictvím zabudovaného ethernet portu.

Data pro postprocessing jsou na server přenášena v pravidelných hodinových intervalech formou hodinových souborů, data pro služby v reálném čase jsou přenášena bezprostředně po pořízení formou datových paketů.

Přijímače umožňují zabezpečený přístupu k datům definováním rozsahu IP adres. Přijímače jsou instalovány společně se záložním zdrojem UPS, který chrání přijímač proti výpadků elektrického proudu a současně proti případnému přepětí z počítačové sítě.

Leica GRX 1200 GG Pro

Tímto přijímačem je vybavena stanice Praha.

Jedná se o modifikaci přijímače GRX 1200 Pro určenou pro příjem signálů družic GPS i GLONASS.

Logo Leica. Přijímač.

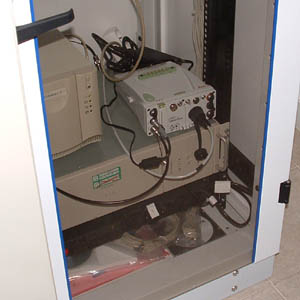

Instalace přijímače v Dačicích
Instalace přijímače v Dačicích

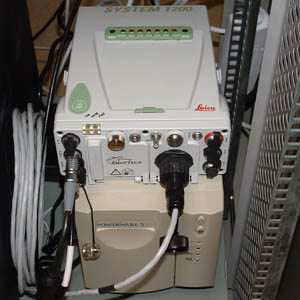

Instalace přijímače v Pardubicích
Instalace přijímače v Pardubicích

Antény:

Leica AT504 Choke Ring

Touto anténou je vybaveno 22 stanic CZEPOS (jedná se o všechny antény, které jsou ve správě Zeměměřického úřadu, vyjma stanice Praha).

Antény jsou připevněny k pevným částem budov. Jsou umístěny tak, aby umožnily stálý kvalitní příjem družicového signálu GPS (maximální zakrytí horizontu je 5°) a současně byla umožněna jejich snadná horizontace a orientace.

Konstrukce antén s prvky Dorne & Margolin, choke ring potlačuje efekt multicestného šíření signálu (multipath) a zaručuje stabilitu fázového centra antény.

Antény jsou opatřeny ochranným krytem (radomem). Anténní konstrukce je připojena k hromosvodu budovy, anténní svod mezi anténou a přijímačem je zabezpečen bleskojistkou připojenou k ekvipotenciálnímu systému budovy.

Leica AT504 GG Choke Ring

Touto anténou je vybavena stanice Praha.

Jedná se o modifikaci antény AT504 určenou pro příjem signálů družic GPS i GLONASS.

Anténa.

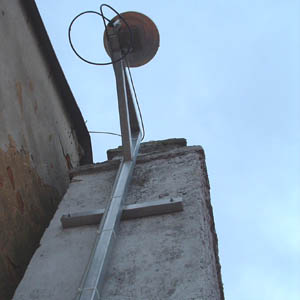

Stabilizace antény v Dačicích
Stabilizace antény v Dačicích

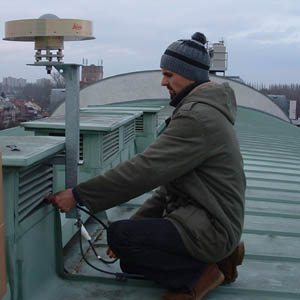

Montáž antény v Pardubicích
Montáž antény v Pardubicích

Externí stanice:

Součástí CZEPOS jsou 4 externí stanice spravované vědeckými a akademickými pracovišti v rámci výzkumné sítě VESOG. Jedná se o stanice Brno (TUBO), Pecný (GOPE), Plzeň (PLZE) a Ostrava (VSBO).
